超低阻激光調阻機
超低阻激光調阻機，將激光光束聚焦到微米級別，在電阻表面進行掃描，使得電阻漿料層融化與氣化，形成一定深度的刻痕，改變電阻體的導電截面積或?qū)щ婇L度；同時利用精密量測系統實時測量，達到目標阻值即停止出光；從而實現把低于目標阻值的電阻值調到目標偏差范圍內。
超低阻激光調阻機，屬于超低阻電阻生產制程中的關鍵設備，應用于各種規格的超低阻電阻(如：陶瓷/PCB/導線架/單顆) 的激光調阻。
-
0.1mΩ-1Ω阻值范圍
-
±0.1/±0.5/±1(%)調阻精度
-
產品優勢
-
產品應用
-
產品參數
-
相關產品
產品優勢
-
自研激光器，成本低，壽命長，售后有保障
采用JPT自研的激光器，可針對特定應用定制激光器，成本低。選取性能最優的器件(光纖、晶體、泵浦源等)組裝激光器，72H老化測試，長期使用有保障。
-
測量阻值低，精度高
配置自研量測系統，最低可實現0.1mΩ的實時測量與調阻；也可支持外掛專用電表，實現特殊的功能調阻(如微歐級別的調阻)。
-
設備款式多，支持多種形式的電阻尺寸
超低阻設備有多種款式，可支持陶瓷/PCB/導線架/單顆等多種制程需求，滿足生產自動化。
產品應用
-
紅外 刀口寬度 35μm -

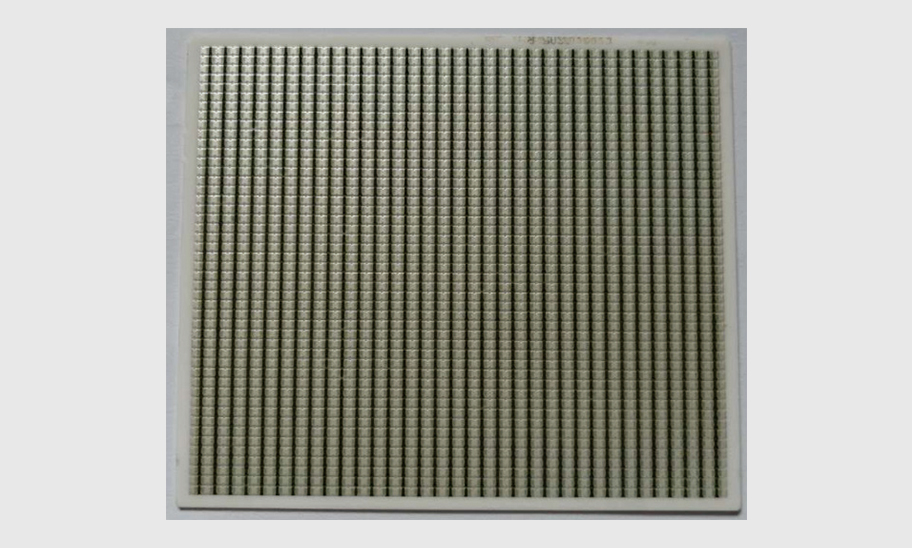

基板實物圖 -
綠光 刀口寬度 30μm -
紫外 刀口寬度 25μm
產品參數
系列型號
-
超低阻激光調阻機
vs
-
基板尺寸
-
產品規格
-
調阻范圍
-
調阻精度
-
通道數量
-
激光器參數
-
振鏡掃描范圍
-
切割速度
-
刀型
-
線寬
-
超低阻激光調阻機
-
基板尺寸標準：50mm*60mm--80mm*84mm，或70mm*130mm、或250mm*300mm； 選配：按客戶料片尺寸定制
-
產品規格01005-2512
-
調阻范圍0.1mΩ~1Ω
-
調阻精度±0.1%、±1%、±5%
-
通道數量15張常規繼電板，240通道
-
激光器參數IR>30W@23kHz；GR>4W@10kHz；UV≥3W@40kHz
-
振鏡掃描范圍標準：IR: 12mm × 75mm；GR: 12mm × 60mm；UV: 12mm × 60mm； 選配：12mm × 100mm@F160
-
切割速度1mm/s~ 600mm/s
-
刀型單刀、L刀、雙刀、IL刀、多刀（蛇切）、U型刀，疊切、J型刀
-
線寬標準：IR: 20μm ~ 40μm；GR: 15μm ~ 20μm；UV: 10μm ~ 20μm； 選配：IR: 30μm~ 50μm@F160
-
