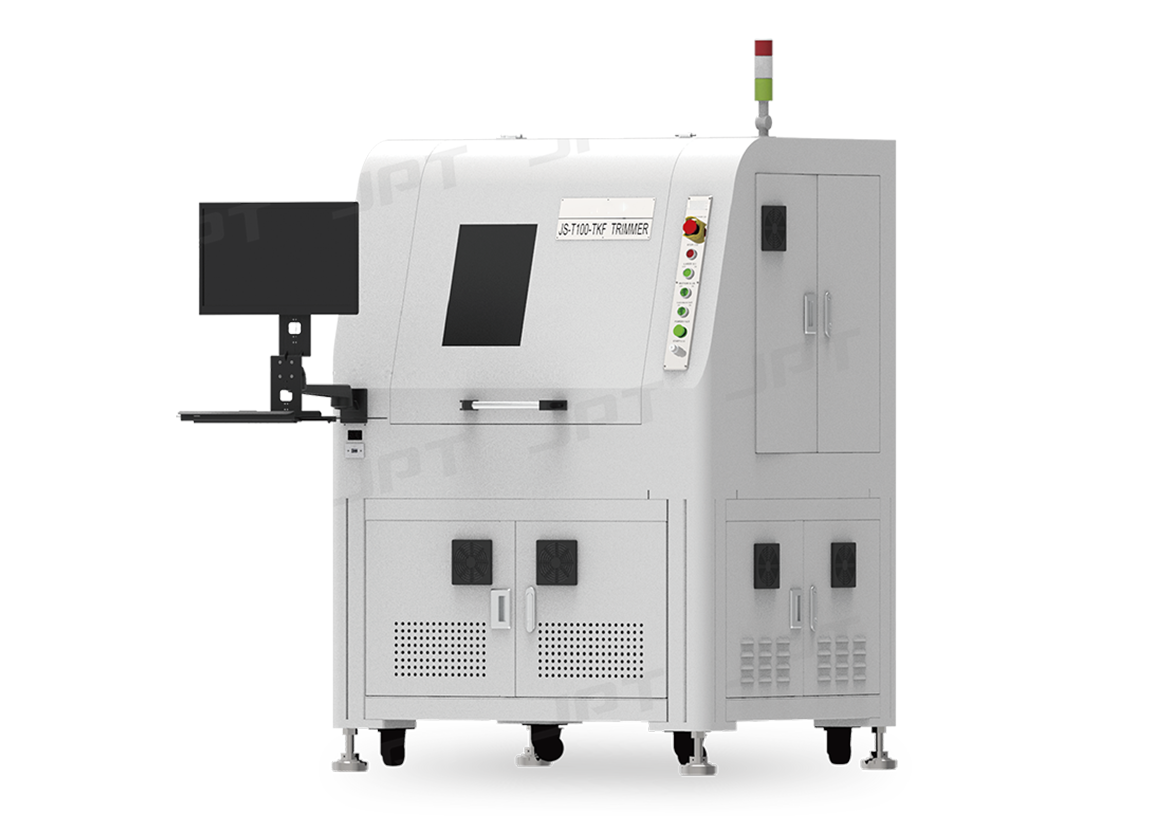

厚膜激光調阻機
厚膜激光調阻機，將激光光束聚焦到微米級別，在電阻表面進行掃描，使得電阻漿料層融化與氣化，形成一定深度的刻痕，改變電阻體的導電截面積或導電長度；同時利用精密量測系統實時測量，達到目標阻值即停止出光；從而實現把低于目標阻值的電阻值調到目標偏差范圍內。
厚膜激光調阻機，屬于片式厚膜電阻生產制程中的關鍵設備，用于陶瓷基板為基底的片式厚膜電阻/混合電路（厚膜）的激光調阻。
-
0.1Ω-500MΩ阻值范圍
-
±0.1/±0.5/±1(%)調阻精度
-
產品優勢
-
產品應用
-
產品參數
-
相關產品
產品優勢
-
自研激光器，成本低，壽命長，售后有保障
采用JPT自研的激光器，可針對特定應用定制激光器，成本低。選取性能最優的器件(光纖、晶體、泵浦源等)組裝激光器，72H老化測試，長期使用有保障。
-
調阻效率快，精度高
采用高速高精度的振鏡+JPT自研的光纖激光器以及自研高速高精度的量測系統，進行閉環調阻控制，實現高效高精度的調阻。
-
自動化功能多，智能化程度高
集成了功率監控模塊、量測系統自動校準功能、調阻自動對位功能、料倉電動控制功能等，滿足生產自動化需求。
產品應用
-

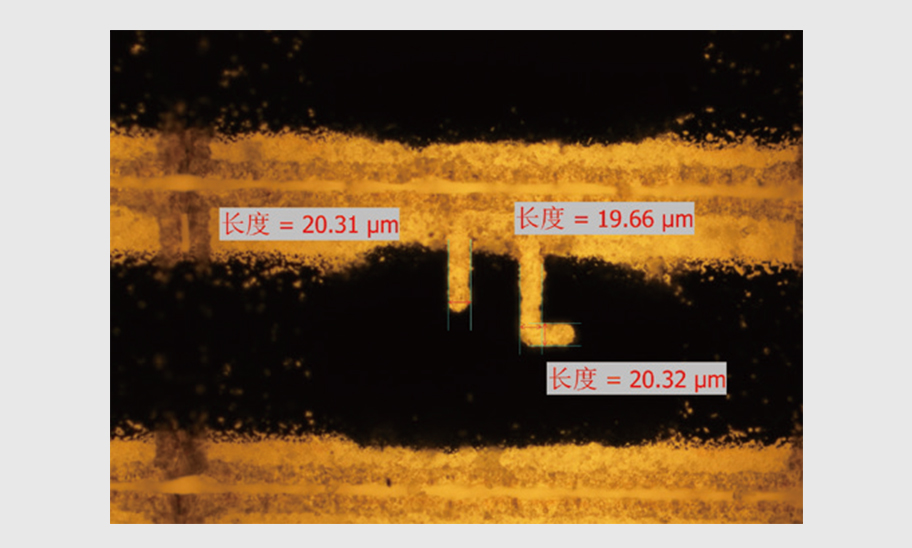

紅外 刀口寬度 19 - 20μm -
基板實物圖 -

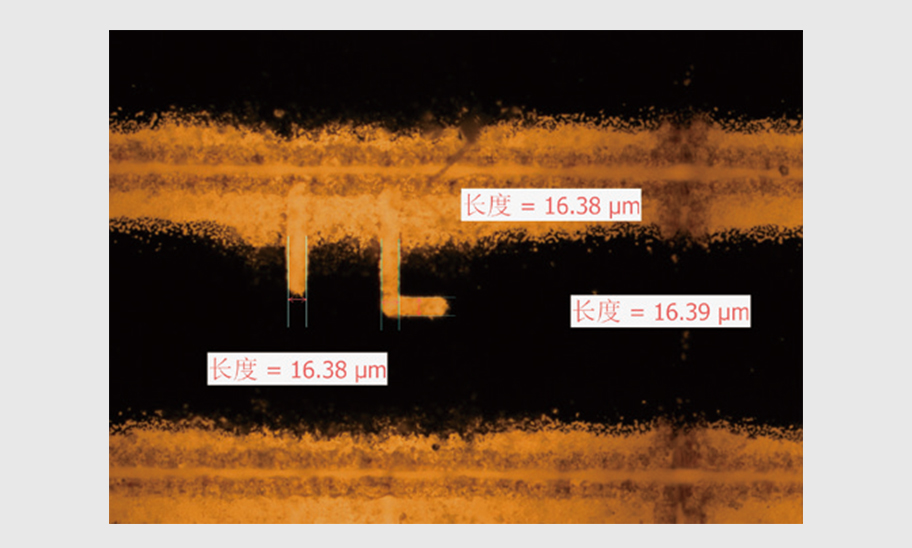

綠光 刀口寬度 16 - 17μm -
紫外 刀口寬度 15 - 16μm
產品參數
系列型號
-
標準
vs -
選配
vs
-
基板尺寸
-
產品規格
-
調阻范圍
-
調阻精度
-
通道數量
-
激光器參數
-
振鏡掃描范圍
-
切割速度
-
刀型
-
線寬
-
標準
-
基板尺寸5060 / 6070 / 8084
-
產品規格01005-2512
-
調阻范圍100mΩ～20MΩ
-
調阻精度±0.1%、±1%、±5%
-
通道數量15張常規繼電板，240通道
-
激光器參數IR＞30W@23kHz;
GR＞4W@10kHz;
UV≥3W@40kHz -
振鏡掃描范圍IR：12mm × 75mm@F125；
GR：12mm × 60mm@F100；
UV：12mm × 60mm@F103 -
切割速度1mm/s～600mm/s
-
刀型單刀、L 刀、雙刀、IL刀、多刀 (蛇切)、 U型刀，疊切、J型刀
-
線寬IR: 20μm～40μm@F125;
GR: 15μm～20μm@F100;
UV: 10μm～20μm@F103
-
-
選配
-
基板尺寸按客戶料片尺寸定制
-
產品規格/
-
調阻范圍20MΩ～500MΩ
-
調阻精度/
-
通道數量/
-
激光器參數/
-
振鏡掃描范圍12mm × 100mm@F160
-
切割速度/
-
刀型/
-
線寬IR：30μm～50μm@F160
-
