TWE 透射波前差測試機
TWE測量儀器使用雙光路測量模式，具備高精度、高動態范圍和大像差直接測量能力，可快速切換光路類型，對各類光學元件（如透鏡、濾光片、平面玻璃等）的透射波前質量進行精確表征與質量控制。
準直光穿過被測光學元件后，其理想的平面波前會因元件內部及表面的不均勻性而產生畸變。TWE測量機將這種波前畸變轉換為可檢測的光強分布圖像，通過專用算法實時重建出完整的波前相位圖，從而精確量化出波前誤差的PV值、RMS值、PSF、MTF等關鍵參數。
-
10nm RMS絕對精度
-
20nm臺間差PV小于
-
＜2 nm RMS測試分辨率（相位）
vs
加入對比
- 臺式TWE測試儀
-
產品優勢
-
產品應用
-
產品參數
-
應用解決方案
產品優勢
-
高精度波前測量
支持10nm RMS解析度，精準捕捉光學元件的波前信息與成像質量
-
多功能測試平臺
兼容平面與透鏡類產品，支持快速更換Holder設計，適配不同規格產品測量需求
-
非接觸式快速檢測
采用高穩定性光學系統，采集速度快，結果重復性高
-
定制化波長與輸出
支持多波段切換測試，并一鍵輸出定制報告圖表
-
集成緊湊高效
模塊化設計節省空間，搭配可視化軟件界面，操作更直觀高效
產品應用
-

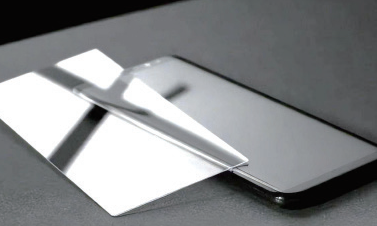

平面玻璃測量 -

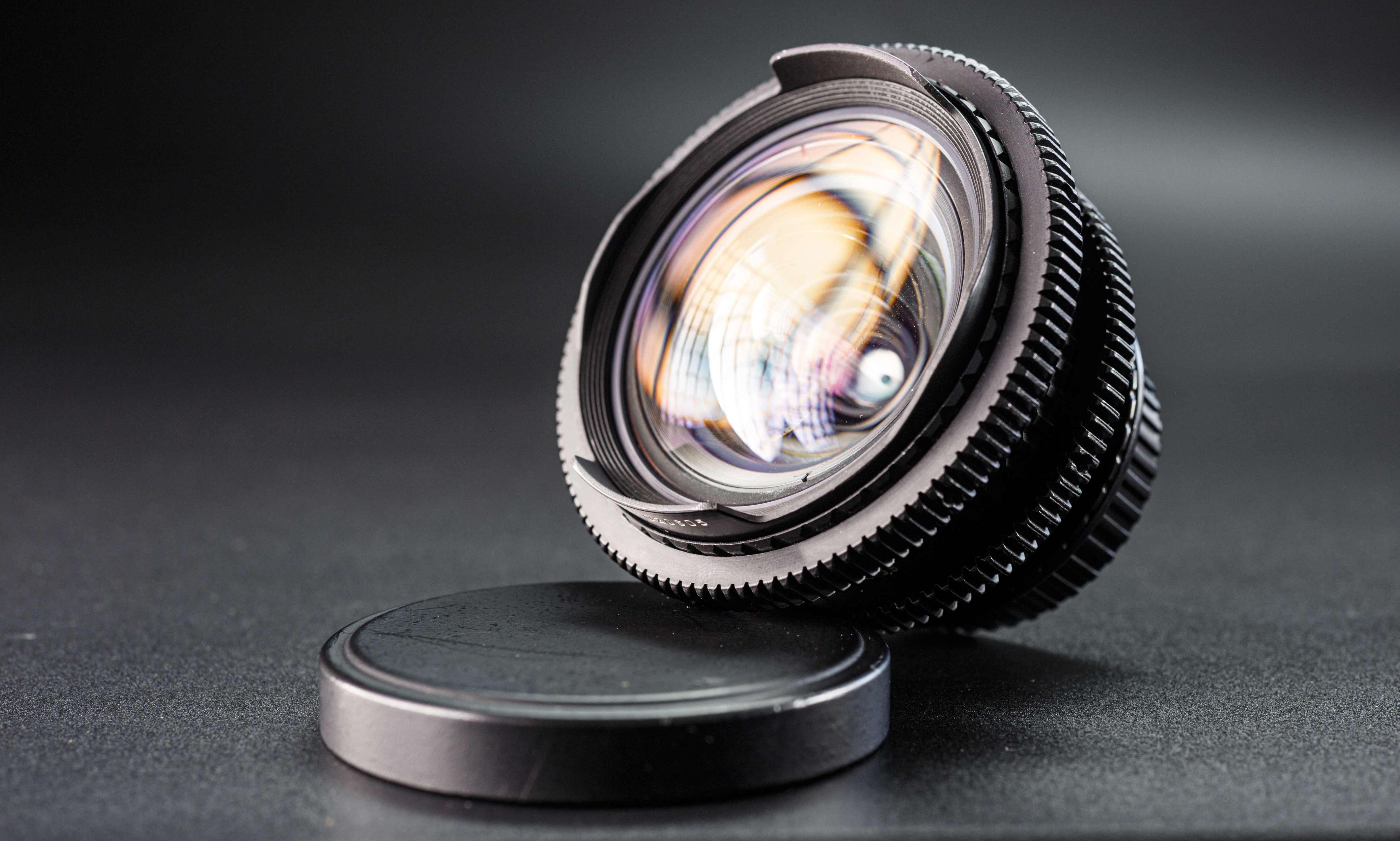

鏡頭測試 -

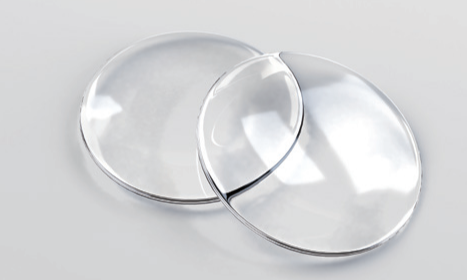

透鏡測試
產品參數
系列型號
-

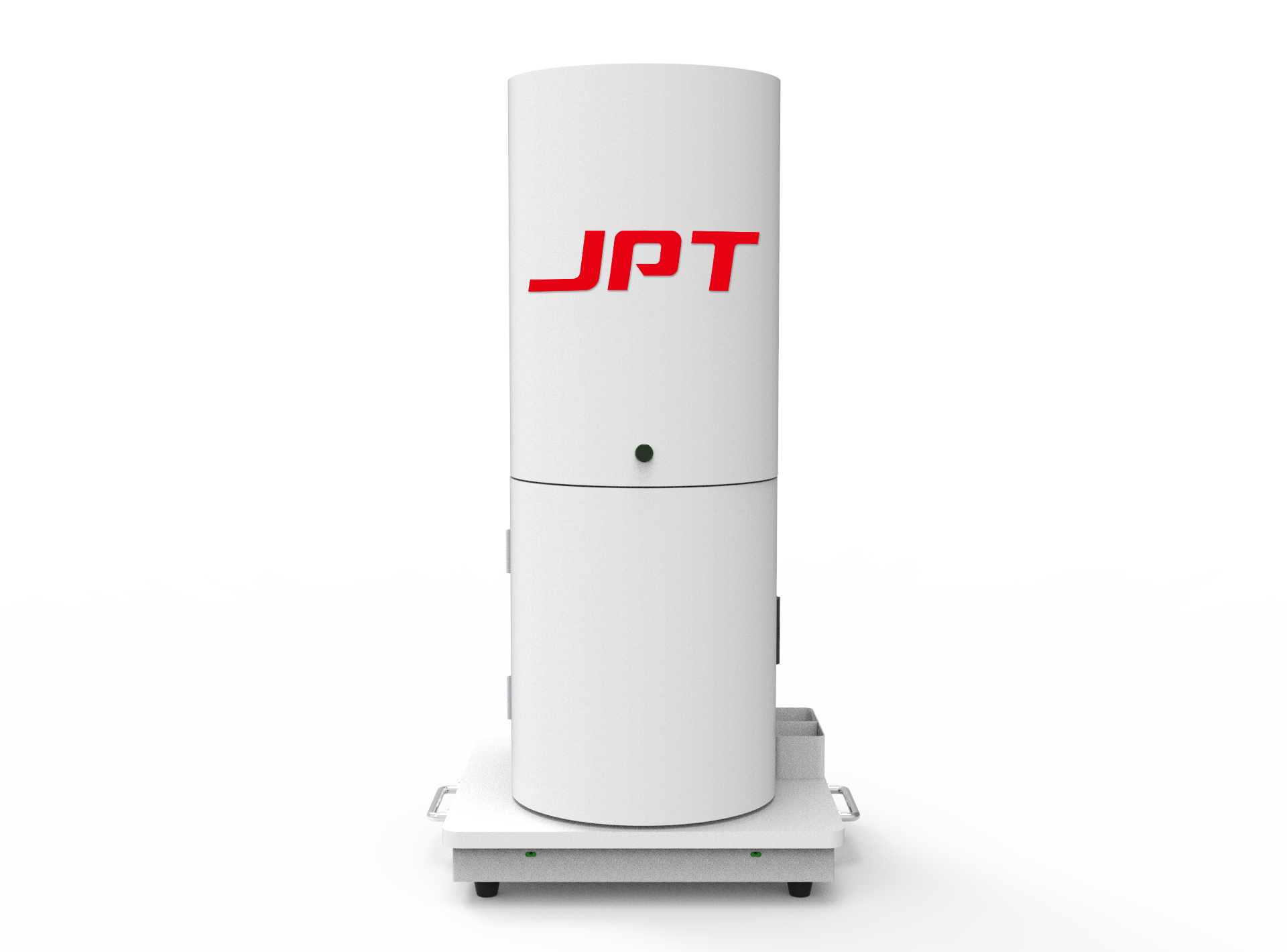

臺式TWE測試儀
vs
-
波長范圍
-
孔徑尺寸
-
空間分辨率
-
相位分辨率
-
臺間差
-
絕對精度
-
采集速度
-
實時處理速度
-
電路規格
-
外觀尺寸
-
重量
-
通訊接口
-
氣壓
-
溫度
-
濕度
-
潔凈度
-
臺式TWE測試儀
-
波長范圍400 ~ 1100 nm
-
孔徑尺寸5.02 mm × 3.75 mm
-
空間分辨率27.6 μm（依擴束鏡而定）
-
相位分辨率<2 nm RMS（依擴束鏡而定）
-
臺間差PV: 15-20 nm；RMS: 0-4 nm
-
絕對精度10 nm RMS
-
采集速度60 FPS
-
實時處理速度10 FPS（全分辨率）
-
電路規格電源：AC 220 V，50 Hz
功率：100 W
額定電流：0.5 A（Max 1A） -
外觀尺寸430 mm × 430 mm × 884.5 mm
-
重量55 kg
-
通訊接口以太網口，USB 3.0
-
氣壓0.5-0.7 Mpa，Φ10 mm
-
溫度15-35°C
-
濕度40 ~ 65%
-
潔凈度100/1000/10000 級
-
